MSA 맛보기

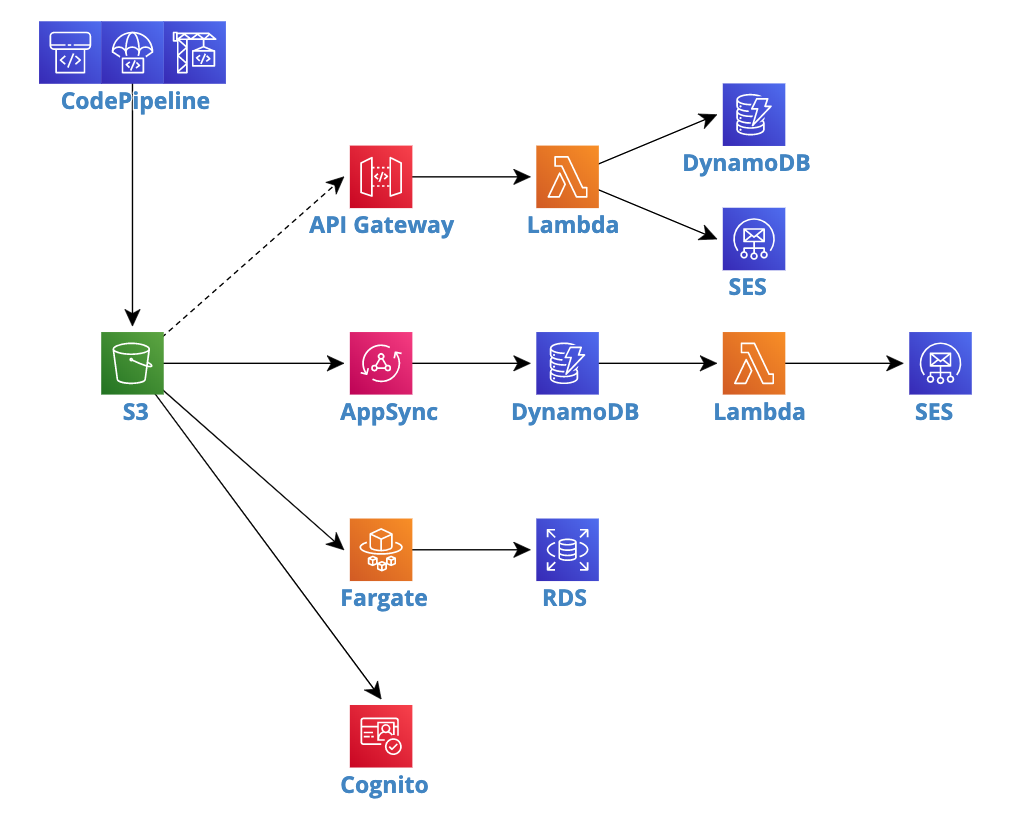

Architecture Overview

시작하기전에

1. 본 Hands-on lab은 AWS Seoul region 기준으로 작성되었습니다. Region을 Seoul (ap-northeast-2)로 변경 후 진행 부탁드립니다.
2. AWS Credit 추가하기
3. Lab 환경 구축

Application 실행

1. AWS Management Console 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 ssm를 검색하고 [Systems Manager] 를 선택

2. Systems Manager Dashboard 왼쪽 패널 Instances & Nodes 섹션 아래에 있는 [Session Manager] 선택

3. [Start Session] → Instance Name: react-app 선택 → [Start Session] 클릭

   • Root 환경으로 전환

     sudo -i

   • Node.js App 설정 파일 열기

     vi /home/ec2-user/react-ecommerce-node/config.js

   • DB_URL = <RDS_ENDPOINT> 로 변경 (RDS Console에서 확인 가능)

     module.exports = {
       DB_URL: 'react-mysql.xxxxxxxx.ap-northeast-2.rds.amazonaws.com'
     };

   • Node.js 서버 시작

     forever start /home/ec2-user/react-ecommerce-node/app.js

   • React App 설정 파일 열기

     vi /home/ec2-user/react-ecommerce/src/config/config.js

   • API_SERVER = http://<EC2_PUBLIC_IP>:5000 로 변경 (EC2 Console에서 확인 가능)

     const API_SERVER = 'http://123.123.123.123:5000'

   • React 빌드 생성

     cd /home/ec2-user/react-ecommerce && yarn build

   • React 서버 시작

     cd /home/ec2-user/react-ecommerce && /usr/local/bin/serve -s build --listen 80

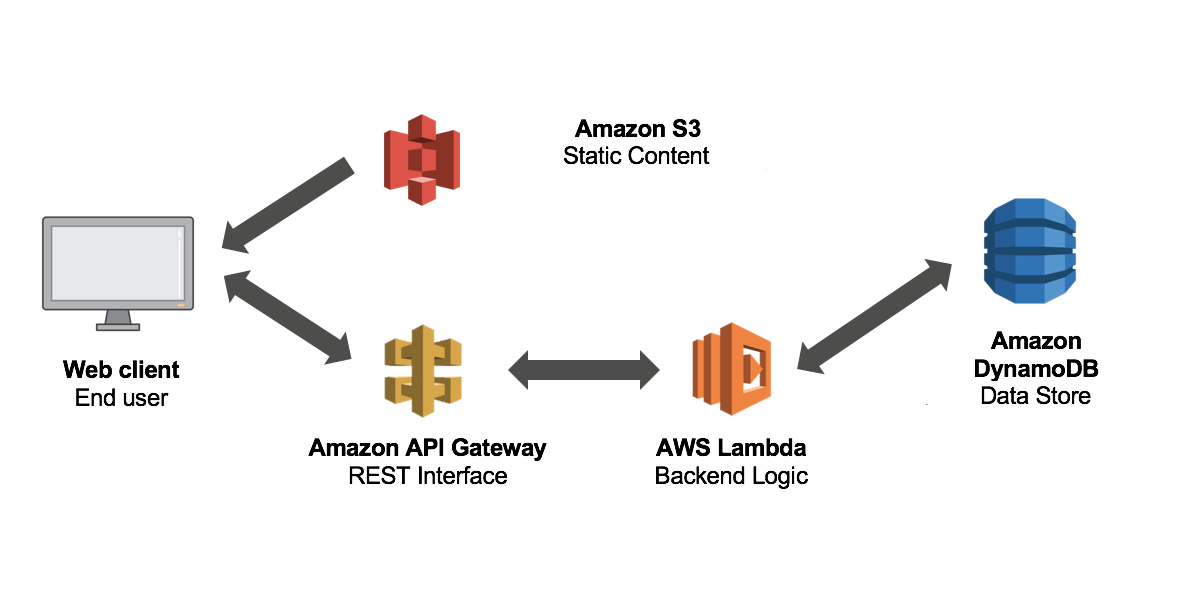

Serverless backend

Lambda

• 이벤트에 대한 응답으로 코드를 실행하고 자동으로 기본 컴퓨팅 리소스를 관리하는 서버리스 컴퓨팅
• Java, Python, Node.js, C#, Go, Ruby
• 완전 관리형 서비스 (서버와 운영체제 유지 관리, Capacity Provisioning & Autoscaling, 로깅 및 모니터링, 보안패치 및 코드배포 등등)
• Event-driven compute: CloudWatch, S3, DynamoDB, SNS, etc
• HTTP request handler: API Gateway, Application Load Balancer

API Gateway

• API를 생성, 게시, 유지관리 및 모니터링 할수있는 완전관리형 서비스
• REST 및 WebSocket API 지원
• Integrated with IAM, Cognito, CloudFront, etc

DynamoDB

• NoSQL Database
• Single-digit millisecond performance at any scale
• Support in-memory cache, global replication, point-in-time recovery

REST API 구성 (/event)

1. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 DynamoDB를 검색하거나 [Database] 밑에 있는 [DynamoDB] 를 선택

2. DynamoDB Dashboard에서 [Create table] 클릭후, Table name = event, Primary key = email, Use default settings = ✅, [Create] 클릭

3. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 SES를 검색하거나 [Customer Engagement] 밑에 있는 [Simple Email Service] 를 선택 → Asia Pacific (Sydney) 선택

4. SES Dashboard 왼쪽 패널에서 Email Addresses 를 선택 → [Verify a New Email Address] → 본인의 이메일 주소 입력 후 [Verify This Email Address] 클릭

5. 메일박스에서 Amazon Web Services – Email Address Verification Request in region Asia Pacific (Sydney) 이메일 확인후 인증 링크 클릭

6. SES Console에서 인증받은 이메일의 Verification Status가 verified로 변경되었는지 확인

7. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 Lambda를 검색하거나 [Compute] 밑에 있는 [Lambda를] 를 선택

8. Lambda Dashboard에서 [Create function] 클릭후, Function name = event_handler, Runtime = Node.js 12.x, [Create function] 클릭

9. 좌측 하단에 있는 [Execution role] 에서 View the event_handler-role-xxxx on the IAM console 를 선택

10. [Add inline policy] 선택 후,
    Service = DynamoDB,
    Actions = PutItem,
    Resources = ✅ Specific → [Add ARN],
    Region = ap-northeast-2, Table name = event → [Add],
    [Add additional permissions] 클릭,
    Service = X-ray,
    Actions = ✅ Write,
    Resources = ✅ All resources;
    [Add additional permissions] 클릭,
    Service = SES,
    Actions = SendEmail,
    Resources = ✅ All resources;
    [Review policy] 클릭,
    Name = event_handler,
    [Create policy] 클릭\

11. Lambda Console로 돌아와서 우측 하단에 있는 [AWS X-Ray] 에서 ✅ Active tracing Specific → [Save] 클릭

12. 아래 코드블록을 Lambda에 복사 후, [Save] 클릭

    var AWS = require('aws-sdk')

    exports.handler = function(event, context, callback) {

        var dynamodb = new AWS.DynamoDB()

        var dynamodbParams = {
            Item: {
                'email': {
                    S: event.email
                },
                'name': {
                    S: event.name
                },
                'mobile': {
                    S: event.mobile
                }
            },
            TableName: 'event'
        }

        dynamodb.putItem(dynamodbParams, function(err, data) {
            if (err) {
                console.log(err, err.stack)
            } else {
                var ses = new AWS.SES({region: 'ap-southeast-2'})

                var sesParams = {
                    Destination: {
                        ToAddresses: [event['email']],
                    },
                    Message: {
                        Body: {
                            Text: {
                                Charset: 'UTF-8',
                                Data: 'Registered',
                            },
                        },
                        Subject: {
                            Charset: 'UTF-8',
                            Data: 'Thank you',
                        },
                    },
                    Source: event['email'],
                }

                ses.sendEmail(sesParams, function(err, data) {
                    if (err) {
                        console.log(err, err.stack)
                    } else {
                        console.log(data)
                    }
                })
            }
        })

        const response = {
            statusCode: 200,
            body: JSON.stringify('OK'),
        }

        callback(null, response)
    }

13. Lambda Console로 돌아가서 [Designer] 섹션에 있는 + Add trigger 클릭 → Dropdown 리스트에서 API Gateway 선택 → API = Create a new API, Security = Open → [Add] 클릭

14. Lambda Console의 [API Gateway] 섹션에서 event_handler-API 클릭

15. /event_handler 선택 → Actions → Create Method → POST 선택 → ✅ → Integration type = Lambda Function, Lambda Region = ap-northeast-2, Lambda Function = event_handler → [Save] 클릭

16. /event_handler 밑에 POST 선택 → Actions → Enable CORS → [Enable CORS and replace existing CORS headers] 클릭 → [Yes, replace existing values] 클릭

17. /event_handler 선택 → Actions → Deploy API → Deployment stage = default → [Deploy] 클릭

18. Stages → Default → /event_handler → POST → **[Invoke_URL]**를 클립보드에 복사

19. Session Manager를 통해서 EC2 인스턴스에 접속후,

    • React App 설정 파일 열기

      vi /home/ec2-user/react-ecommerce/src/config/config.js

    • EVENT_REGISTER: <API_GATEWAY_INVOKE_URL>로 변경

      EVENT_REGISTER: `https://xxxxx.execute-api.ap-northeast-2.amazonaws.com/default/event_handler`

    • React 빌드 생성

      cd /home/ec2-user/react-ecommerce && yarn build

    • React 서버 시작

      cd /home/ec2-user/react-ecommerce && /usr/local/bin/serve -s build --listen 80

20. 웹사이트에 접속후 Event 페이지로 이동 후 폼 작성 및 제출 → DynamoDB 테이블에 Record 추가 됐는지 확인 & 이벤트 접수 메일 왔는지 확인

APM with X-Ray

1. Lambda Dashboard에서 Layers 클릭 → [Create layer] → Name = nodejs-xray-sdk, 🔘 Upload a file from Amazon S3, Amazon S3 link URL = https://saltware-aws-lab.s3.ap-northeast-2.amazonaws.com/msa/node-xray-sdk.zip Compatible runtimes = Node.js 10.x, Node.js 12.x → [Create]

   • Layer 파일 생성 방법

     mkdir nodejs
     cd nodejs
     npm install aws-xray-sdk
     zip node-xray-sdk.zip ../nodejs -r

2. 위에서 생성한 Lambda function으로 가서 Layers 선택 → [Add a layer] → Name = nodejs-xray-sdk, Version =1 → [Add] → Lambda function 저장

3. Lambda 소스 코드를 아래와 같이 수정하고 [Save]

   var AWSXRay = require('aws-xray-sdk');
   var AWS = AWSXRay.captureAWS(require('aws-sdk'));

   exports.handler = function(event, context, callback) {
   ...
   ...

4. 웹사이트에 접속후 Event 페이지로 이동 후 폼 작성 및 제출

5. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 X-Ray를 검색하거나 [Developer Tools] 밑에 있는 [X-Ray] 를 선택

6. X-Ray Dashboard 에서 [Service Map] 선택후 서비스 Components 구성 확인

7. [Traces] → Trace list에서 Trace를 선택하고 Segment별 실행시간 확인

Scalable Frontend

Static Website Hosting on S3

• HTML, CSS, Javascript 및 기타 정적(Image, text) 파일로 구성된 정적 사이트 호스팅
• Route53와 연계해서 Custom Domain으로 연결 가능
• Highly available & scalable Serverless Frontend 구성

1. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 S3를 검색하거나 [Storage] 바로 밑에 있는 [S3] 를 선택

2. S3 Dashboard에서 [Create bucket] 클릭후, Bucket name = [임의의 문자 및 숫자].saltware.io, Region = Asia Pacific (Seoul), [Create] 클릭

3. 해당 Bucket 클릭 → [Properties] → [Static website hosting] → ✅ Use this bucket to host a website, Index document = index.html, Error document = index.html → [Save]

4. 해당 Bucket 클릭 → [Permissions] → [Block public access] → [Edit] → uncheck Block all public access → [Save]

5. [Permissions] → [Bucket Policy] → 아래 Policy 블록을 Bucket policy editor에 붙여놓고 [Save]

   {
     "Version":"2012-10-17",
     "Statement":[
       {
         "Sid":"AddPerm",
         "Effect":"Allow",
         "Principal": "*",
         "Action":["s3:GetObject"],
         "Resource":["arn:aws:s3:::<BUCKET_NAME>/*"]
       }
     ]
   }

Continuous Deployment

• React 소스코드를 Github에 호스팅
• AWS CodePipeline을 이용해서 코드 변경시 배포 자동화 구성
• AWS Cloud9을 이용해서 개발환경 구성

1. 해당 Git Repository를 Fork (GitHub 계정 필수)

2. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 CodePipeline를 검색하거나 [Developer Tools] 밑에 있는 [CodePipeline] 를 선택

3. [Create pipeline] → Pipeline name = msa-frontend, Service role = New service role → [Next] → Source provider = GitHub → [Connect to GitHub] → Repository = Step 1에서 Forking한 Repository, Branch = master → [Next] → Build provider = AWS CodeBuild → [Create project]

4. Project name = msa-frontend, Environment image = Managed Image, Operating system = Ubuntu, Runtime(s) = Standard, Image = aws/codebuild/standard:2.0, Service role = New service role, Build specifications = Insert build commands → [Switch to editor] → 아래 커맨드블록을 Build commands에 붙여놓고 [Continue to CodePipeline]

   version: 0.2

   phases:
       install:
           runtime-versions:
               nodejs: 10
           commands:
               # Yarn installation
               - curl -sS https://dl.yarnpkg.com/debian/pubkey.gpg | apt-key add -
               - echo "deb http://dl.yarnpkg.com/debian/ stable main" | tee /etc/apt/sources.list.d/yarn.list
               - apt-get -y update
               - apt-get install -y yarn
               # Installing react and serverless dependencies
               - yarn install

       build:
           commands:
               - yarn run build

   artifacts:
       files:
           - '**/*'
       base-directory: 'build'

5. [Next] → Deploy provider = AWS S3, Bucket = 바로 전에 생성한 S3 Bucket, ✅ Extract file before deploy → [Next] → [Create pipeline]

6. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 Cloud9를 검색하거나 [Developer Tools] 밑에 있는 [Cloud9] 를 선택 → Asia Pacific (Tokyo) 선택

7. [Create environment] → Name = dev → [Next step] → Environment type = ✅ Create a new instance for environment (EC2), Instance type = t2.micro (1 GiB RAM + 1 vCPU), Platform = Amazon Linux → [Next step] → [Create environment]

8. Forking한 Repository를 Cloud9으로 환경으로 Clone

   git clone http://<REPOSITORY_URL>

9. React App 설정파일 수정 (API_SERVER, EVENT_REGISTER)

10. 수정한 코드를 Commit & Push

    git add .
    git commit -m "add API endpoints to config"
    git push

AppSync

1. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 AppSync를 검색하거나 [Mobile] 밑에 있는 **[AWS AppSync]**를 선택

2. [Create API] → Import DynamoDB Table → [Start] → Table name = event, Create or use an existing role = ✅ New role → [Import]

3. Model Name = Event → [Add field], Name = name, Type = String, Required = ✅ → [Add field], Name = mobile, Type = String, Required = ✅ → [Create] → API Name = Event → [Create]

4. src/index.js 파일을 열고 AppSync Endpoint 정보를 입력, 관련정보는 **[Settings]**에서 확인

   const client = new AWSAppSyncClient({
     url: 'https://xxxxx.appsync-api.ap-northeast-2.amazonaws.com/graphql',
     region: 'ap-northeast-2',
     auth: {
       type: 'API_KEY',
       apiKey: 'xxxxxxxxxxxxxxxxxx',
     }
   })

5. src/components/event/event.component.jsx 파일을 열고 아래와 같이 35줄을 주석처리하고 36줄의 주석처리를 해제

   // await events.register(name, email, mobile);
   this.props.onAdd(input);

6. 수정한 코드를 Commit & Push

Event-driven microservice

1. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 Lambda를 검색하거나 [Compute] 밑에 있는 [Lambda] 를 선택

2. Lambda Dashboard에서 [Create function] 클릭후, Function name = send_email, Runtime = Python 3.7, [Create function] 클릭

3. 좌측 하단에 있는 [Execution role] 에서 View the send_email-role-xxxx on the IAM console 를 선택

4. [Attach policies] → DynamoDB 검색 → ✅ AWSLambdaInvocation-DynamoDB 선택 → [Attach policy]

5. Inline policy를 이용해서 해당 IAM Role에 SES SendEmail 권한 부여

6. 아래 코드블록을 Lambda에 복사 후, [Save] 클릭

   import json
   import boto3

   def lambda_handler(event, context):
       #print("Received event: " + json.dumps(event, indent=2))
       for record in event['Records']:
           if (record['eventName'] == 'INSERT'):
               email = record['dynamodb']['Keys']['email']['S']

               client = boto3.client('ses', region_name='ap-southeast-2')
               sesResponse = client.send_email(
                   Destination={
                       'ToAddresses': [email],
                   },
                   Message={
                       'Body': {
                           'Text': {
                               'Charset': 'UTF-8',
                               'Data': 'Registered',
                           },
                       },
                       'Subject': {
                           'Charset': 'UTF-8',
                           'Data': 'Thank you',
                       },
                   },
                   Source=email,
               )
               print (sesResponse)
               print ("email sent")
       return 'OK'

7. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 DynamoDB를 검색하거나 [Database] 밑에 있는 [DynamoDB] 를 선택

8. DynamoDB Console에서 [Tables] → event 선택

9. Overview 탭 아래에 있는 Stream details 에서 [Manage Stream] 클릭 → ✅ New image → [Enable]

10. Trigger 탭 선택 → [Create trigger] → [Existing Lambda function] → Function = send_mail, Batch size = 1, Enable trigger = ✅ → [Create]

AWS Cognito

1. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 Cognito를 검색하거나 [Security, Identity, & Compliance] 밑에 있는 [Cognito] 를 선택

2. [Manage User Pools] → [Create a user pool] → Pool name = msa-app → [Review defaults]

3. [Choose username attributes..] → ✅ Email address or phone number → ✅ Allow email addresses → 왼쪽 패널에서 Review 선택 → [Create pool]

4. 왼쪽 패널에서 App clients 선택 → [Add an app client] → App client name = msa-app, Generate client secret = 체크해제 → [Create app client]

5. 좌측 상단에 있는 Federated Identities 선택 → Identity pool name = msa app → Authentication providers 탭 펼치기 → Cognito 탭 아래 User Pool ID , App client id 입력 → [Create Pool] → [Allow]

6. Cloud9에서 src/config/cognito.js 파일을 열고 Cognito Endpoint 정보를 입력,

   export default {
     cognito: {
       REGION: "ap-northeast-2",
       USER_POOL_ID: "ap-northeast-2_xxxxx",
       APP_CLIENT_ID: "xxxxxxx",
       IDENTITY_POOL_ID: "ap-northeast-2:xxxx-xxxx-xxxxxxx"
     }
   };

7. Cloud9에서 src/components/sign-up/sign-up.component.jsx 파일을 열고 아래와 같이 38-54줄을 주석처리를 해제하고, 58줄 주석처리, 60줄 주석처리 해제

   if(showVerification == false) {

     const currentUser = await Auth.signUp({
       username: email,
       password: password
     });

     this.setState({
       displayName: displayName,
       email: email,
       password: password,
       confirmPassword: confirmPassword,
       verificationCode: verificationCode,
       showVerification: true
     });
     return;
   }

   try {

     // const currentUser = await user.register(email, password);
     // console.log(verificationCode);
     const currentUser = await Auth.confirmSignUp(email, verificationCode)

8. 수정한 코드를 Commit & Push

9. 웹사이트에 접속 후, 신규 계정 생성 및 로그인 테스트 (Verification Code는 가입 이메일로 발송)

10. Cognito User Pool에 신규 유저가 생성됬는지 확인

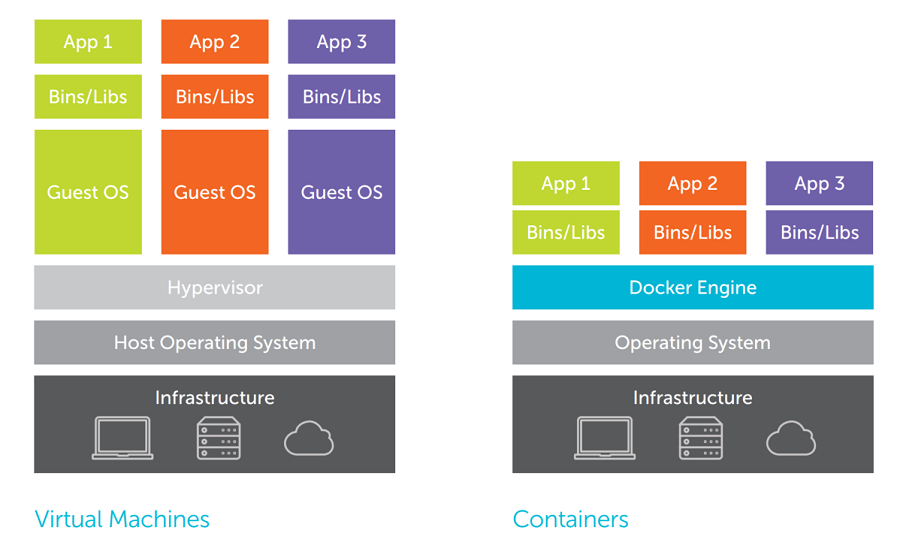

Container

Docker Image 생성

1. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 ECR를 검색하거나 [Compute] 밑에 있는 [ECR] 를 선택

2. [Get Started] → Repository name = msa-node → [Create repository]

3. Cloud9 에서 Node.js backend repository 복제

   cd ~/environment && git clone https://github.com/woowhoo/react-ecommerce-node.git

4. Cloud9에서 react-ecommerce-node/config.js 파일을 열고 DB_URL = <RDS_ENDPOINT> 로 변경 (RDS Console에서 확인 가능)

   module.exports = {
     DB_URL: 'react-mysql.xxxxxxxx.ap-northeast-2.rds.amazonaws.com'
   };

5. 복제한 Repository 루트 디렉토리에 Dockerfile 파일 생성후 아래 내용 복사

   FROM node:10

   # Create app directory
   WORKDIR /usr/src/app

   # Bundle app source
   COPY . .

   EXPOSE 5000
   CMD [ "node", "app.js" ]


6. ECR Dashboard 에서 위에서 만든 Repository 선택 → 우측 상단에 있는 [View push commands] 클릭

7. Cloud9에서 복제한 Repository 루트 디렉토리로 이동후 위의 커맨드를 순서대로 실행

8. ECR Dashboard를 refresh하고 Docker 이미지가 추가 됬는지 확인

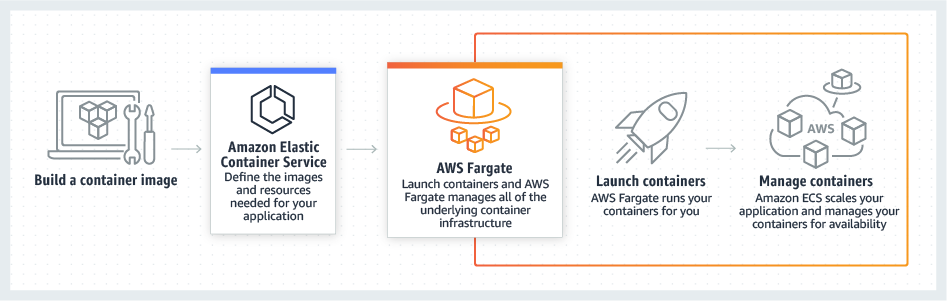

Fargate 구성

1. AWS Management Console에서 좌측 상단에 있는 [Services] 를 선택하고 검색창에서 ECS를 검색하거나 [Compute] 밑에 있는 [ECS] 를 선택

2. 좌측 패널에서 Task Definitions 클릭 → [Create new Task Definition] → FARGATE 선택 후 [Next step] → Take Definition Name = msa-node, Task memory (GB) = 1GB, Task CPU (vCPU) = 0.5 vCPU

3. [Add container] → Container name = msa-node, Image = <Image_URI> ECR에서 확인, Port mappings = 5000, → [Add] → [Create] → [View task definition]

4. 좌측 패널에서 Clusters 클릭 → [Create Cluster] → Networking only 선택 후 [Next step] → Cluster Name = msa-node → [Create] → [View Cluster]

5. Services 탭 아래 [Create] 클릭 → Launch type = ✅ FARGATE, Task Definition = Family: msa-node | Revision: 1(latest), Service name = msa-node, Number of tasks = 1, [Next step]

6. Cluster VPC = msa-vpc(10.1.0.0/16), Subnets = 전부 선택, Security groups = [Edit] → ✅ Select existing security group, ✅ ec2-sg → [Save]

7. 나머지 옵션들은 다 기본값으로 두고 [Next step]

8. Service Auto Scaling = Do not adjust the service’s desired count → [Next step] → [Create Service] → [View Service]

9. Last status가 RUNNING 인지 확인

10. Task ID 클릭 → Public IP를 클립보드에 복사

11. Cloud9 에서 React App 설정파일 수정 (API_SERVER)

    const API_SERVER = 'http://<Public_IP>:5000'

12. 수정한 코드를 Commit & Push

13. EC2 인스턴스를 정지하고 앱이 정상적으로 작동하는지 확인

Clean up

1. ECS - Cluster, Task Definition, ECR Repository
2. Cognito - Domain, User Pool, Identity Pool
3. Lambda - event_handler, send_mail
4. AppSync
5. DynamoDB
6. Cloud9 - Tokyo Region
7. CodePipeline
8. CodeBuild
9. GitHub Repository
10. S3 Bucket
11. API Gateway
12. SES - Email Address (Sydney Region)
13. IAM Role - appsync, AWSCodePipeline, codebuild, Cognito, event_handler, send_mail
14. CloudWatch logs - codebuild, lambda, ecs
15. CloudFormation Stack - msa-lab
